冷源站群控节能控制系统

绿色 节能 环保


公司专注高效机房建设及节能技术推广服务、新能源机电设备销售及安装、节能控制优化服务、电气及通用设备(含空调设备)销售及维修保养,结合管道、箱体、防腐保温及钢结构工程施工和设计于一体,能为广大合作企业提供设计、销售、安装、售后等综合服务。

公司的合作团队经历数十年的服务和品质把控,与众多知名国企、上市私企、政府事业单位建立了长期的合作关系,并得到一致好评。

公司经营高效机房产品有:汇通华城群控节能控制系统;日本荏原、香港明新、广州览讯冷却塔;约克、格力工业空调专业主机及末端设备;日本大金、三菱电机、广东吉荣、格力、美的等一线品牌空调制冷及恒温恒湿设备;太阳能热水机组;格兰富、荏原等输送泵业。经营的模块产品涉及广泛,且致力于为客户提供一条龙产品服务。

公司在生产厂房暖通供冷领域有特别专业的经验,在节能群控领域有数十项专利技术、软件著作的自有知识产权。


CMS冷源站群控系统

CMS环境设备与能源管理系统是专为电子厂房、酒店、医院、商场、写字楼、城市综合体、机场等公共建筑领域开发的建筑物环境设备控制与能源管理的解决方案,通过对中央空调系统从冷热源站到空气通风系统全面的监测,实现有效的控制与管理,在确保各区域达到要求的环境质量的同时,最大可能降低空调系统运行能耗,实现强电、弱电、节能、能耗计量于一体化集成,提高客户投资收益。

CMS冷源站群控系统架构分三层设计,由管理层(管理中心)、控制层(群控制中心)、执行层(模组单元)组成,冷热源站能源管理系统三级构架功能:

管理中心:实现全局优化控制与管理。实现单体设备、工艺水系统实时监视;实现单体设备效率的统计、工艺子系统能效的可视化统计,实现能源调度的优化控制;实现运维设备的管理及相关管理报表的出具等功能。

工艺群控中心:系统为空调水系统设置1套系统控制中心。实现各子系统相对独立目标控制,系统控制中心具有独立的控制算法及自决策控制策略、保护策略等,用于处理各子系统的控制逻辑,完成设备的优化控制与管理。

模组执行单元:按照最小制冷单元(1冰机、1冷冻水泵、1冷却水泵)设计控制模组。实现单体设备配电、变频控制、电能计量、冷热量计量等效率采样功能,设置独立CPU的控制单元及独立的人机界面,具备完全独立控制逻辑,保障单体设备运行的独立性及高效性。


三级构架下,系统哪怕某级失效,仍然能确保系统的持续供冷质量目标。

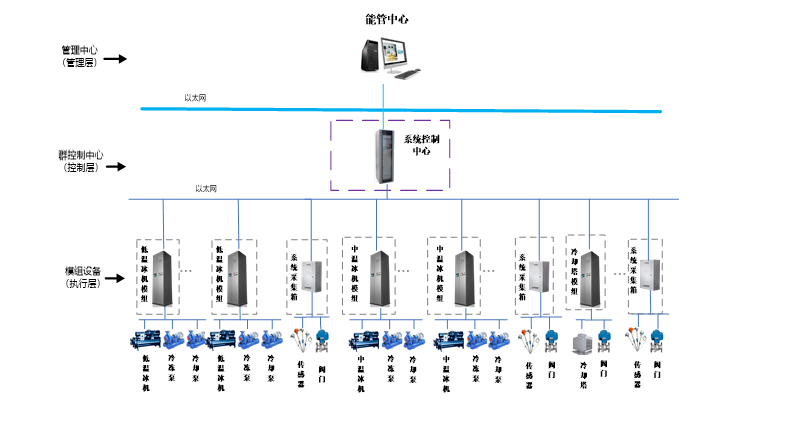

系统架构如下图所示:

冷源站群控系统(图1)

系统网络拓扑结构图

系统特点

1.绿色、节能、高效

    1)独创技术确保高效节能,高投资收益,系统COP达到4.5-5.0,冷源站运行电量及电费降低20%~40%;

    2)基于负荷预测的模糊预期控制技术;

    3)基于系统效率最佳的自适应优化控制技术;

2.智能、简单、易用

    1)现场操作按钮直观简洁,操作简单易用;

    2)图形界面简洁,全系统无人值守、自动增减机,人机交互界面易学易用;

    3)控制器即插即用无需二次编程、传感器热安装装卸拆换简易、标准器件、标准接口易维护;

3. 可靠、稳定、专业

    1)柜体结构简明,可靠性高;

    2)集成度高,柜体数量少、占地面积减少、工程实施简便;

    3)无需计算详细点位、按受控对象快速选择设备、专业接口简单;


冷源站群控系统主机的人家交互界面:

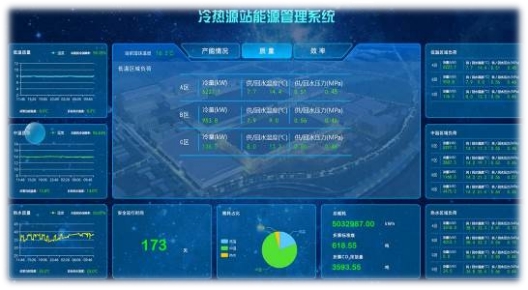

冷源站群控系统(图2)

能源管理主界面

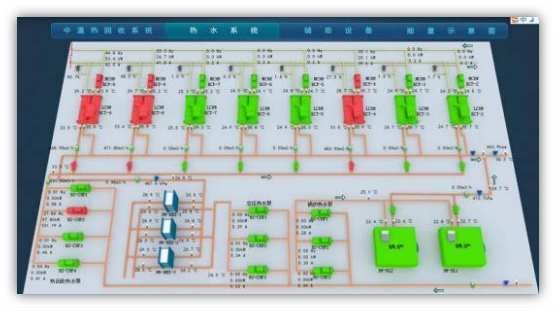

冷源站群控系统(图3)

设备参数监测界面

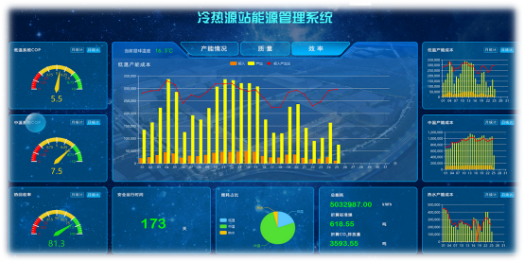

冷源站群控系统(图4)

能耗管理显示主界面
